BHS外置彈簧式重型系列液壓緩沖器以及安裝保養說明

為延長緩沖器的使用壽命，如緩沖器應用于安全保護緊急制動場合，建議每六個月對緩沖器進行定期檢查保養，如緩沖器是經常使用建議將定期保養周期改為每個月

在線咨詢全國熱線
051088852188

技術參數

型號	緩沖行程 S	較大吸收能（KJ） ET	每小時較大吸收能量（KJ/h） ETC	較大緩沖力 (KN)	彈簧回復力 (KN)		重量 (Kg)
型號	緩沖行程 S	較大吸收能（KJ） ET	每小時較大吸收能量（KJ/h） ETC	較大緩沖力 (KN)	較小	較大	重量 (Kg)
BHS64-50	50	0.5	10	12.5	65	148	3
BHS90-50	50	4	80	100	142	305	8.5
BHS90-75	75	6	108	100	105	190	9.5
BHS90-100	100	8	128	100	99	420	12
BHS100-50	50	4.4	79	110	142	305	14
BHS100-100	100	8.8	140	110	99	420	17
BHS130-70	70	10	170	179	182	425	21
BHS130-100	100	15	270	188	178	480	24
BHS130-150	150	21	294	175	183	535	28
BHS170-80	80	24	432	375	182	443	38
BHS170-150	150	45	630	375	183	535	48
BHS190-100	100	40	720	500	178	480	52
BHS190-150	150	60	840	500	183	535	64
BHS220-100	100	44	792	550	405	1340	69
BHS220-150	150	66	924	550	418	1310	76
BHS250-100	100	60	1080	750	385	1110	130
BHS250-150	150	90	1260	750	342	1080	140
BHS250-200	200	120	1560	750	330	1050	150
BHS250-300	300	180	2160	750	380	1220	170
BHS300-150	150	117	1638	975	460	1420	186
BHS300-250	250	180	2340	1125	450	1510	206
BHS340-200	200	200	2600	1250	510	1620	275
BHS340-300	300	300	3600	1250	490	1760	305
BHS360-250	250	294	3822	1470	680	1780	324
BHS360-400	400	470	4700	1470	640	1820	376

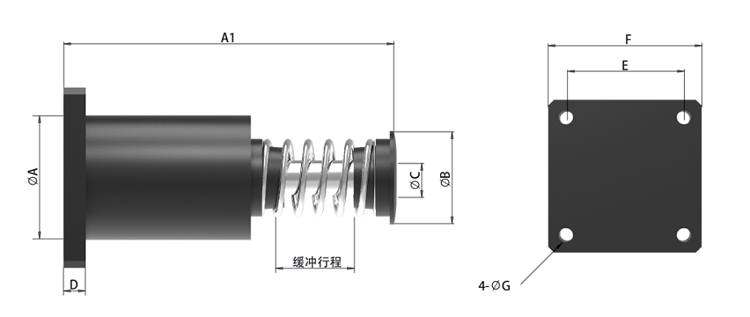

基本尺寸（單位：mm）

型號	A1	A	B	C	D	E	F	G
BHS64-50	200	64	42	20	12	65	90	11
BHS90-50	240	90	78	30	16	100	130	14
BHS90-75	280	90	78	30	16	100	130	14
BHS90-100	360	90	78	30	16	100	130	14
BHS100-50	240	100	84	30	16	100	130	14
BHS100-100	340	100	84	30	16	100	130	14
BHS130-70	290	130	98	35	19	130	170	22
BHS130-100	350	130	98	35	19	130	170	22
BHS130-150	490	130	98	35	19	130	170	22
BHS170-80	360	170	98	50	22	170	220	26
BHS170-150	500	170	98	50	22	170	220	26
BHS190-100	440	190	98	60	25	220	280	33
BHS190-150	540	190	98	50	25	220	280	33
BHS220-100	440	220	116	60	25	220	280	33
BHS220-150	540	220	116	60	25	220	280	33
BHS250-100	480	250	138	70	32	250	320	33
BHS250-150	650	250	158	70	32	250	320	33
BHS250-200	750	250	158	70	32	250	320	33
BHS250-300	880	250	158	70	32	250	320	33
BHS300-150	650	300	170	80	36	300	400	33
BHS300-250	850	300	170	80	36	300	400	33
BHS340-200	800	340	228	100	45	340	440	39
BHS340-300	1000	340	228	100	45	340	440	39
BHS360-250	900	356	280	100	45	360	460	39
BHS360-400	1200	356	280	100	45	360	460	39

安裝及定期檢查保養注意事項

安裝要求：緩沖行程在300mm以內，較大允許側負荷角度為2.5°；緩沖行程為300mm以上，較大允許側負荷角度為1°；確保螺栓螺母鎖緊牢固，建議使用螺紋膠。

定期檢查保養：

為延長緩沖器的使用壽命，如緩沖器應用于安全保護緊急制動場合，建議每六個月對緩沖器進行定期檢查保養，如緩沖器是經常使用建議將定期保養周期改為每個月，具體項目如下：
1. 避免活塞桿受到外界的刮擦，并經常清理附著在活塞桿表面的灰塵及腐蝕性物質并噴涂機油。
2. 檢查密封圈周圍是否有漏油現象。
3. 由于強烈沖擊，固定緩沖器的螺栓和法蘭可能會發生松動現象.必要時，請隨時檢查緩沖器的安裝螺栓、螺母連接狀況，如有松動請立即加固。
4. 檢查活塞桿是否完全復位，其回復后活塞桿的尺寸參考產品手冊。如活塞桿未完全復位，請給氮氣囊進行充氣加壓，具體作業指導請聯系我司索取資料。
